パワーLED用点灯回路

パワーLED用点灯回路[WLI06003 HD]

販売価格: 800円 (税込)
数量：
｜
WLI06003 から放熱器を省きました
OUT-GND間電圧が2V以下、または、金属ケースなどで放熱して使用

＜定格＞
出力電流： 320mA
　　　　　　　　並列動作により、倍増可能
入力電圧： 6V(max)
　　　　　　　12V(max)に拡張可能
動作方式： ドロップ式
外形寸法： 28mm×28mm×3mm(W×D×H)

接続方法： 半田付け

取付け方法： 付属シール
　　　　　　　　 または、ネジ留め

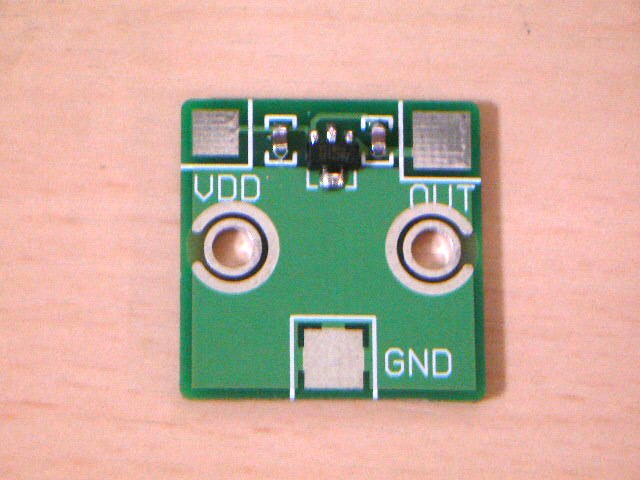

他の写真
(画像をクリックすると大きく見られます)

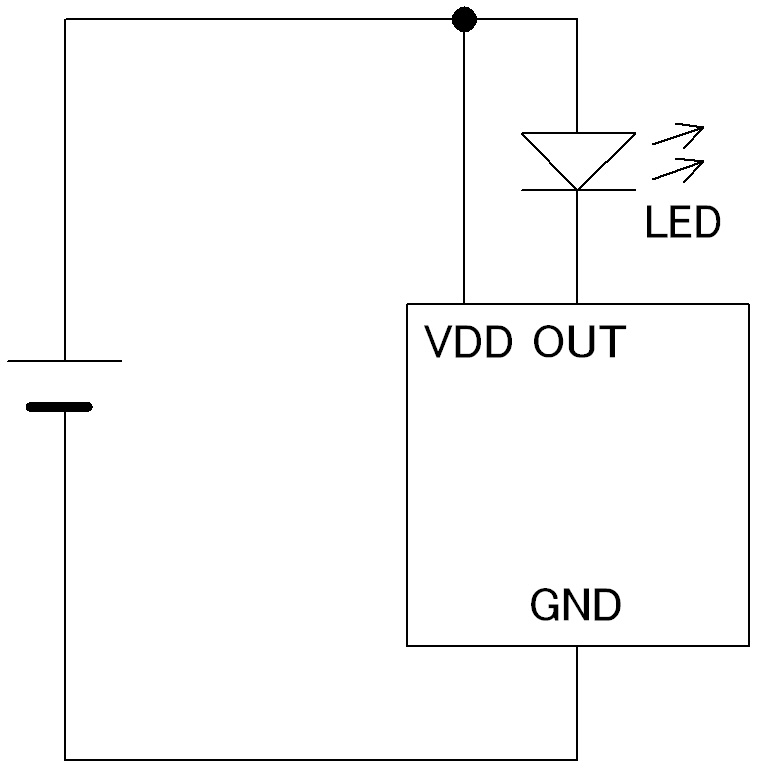

接続図
(画像をクリックすると大きく見られます)

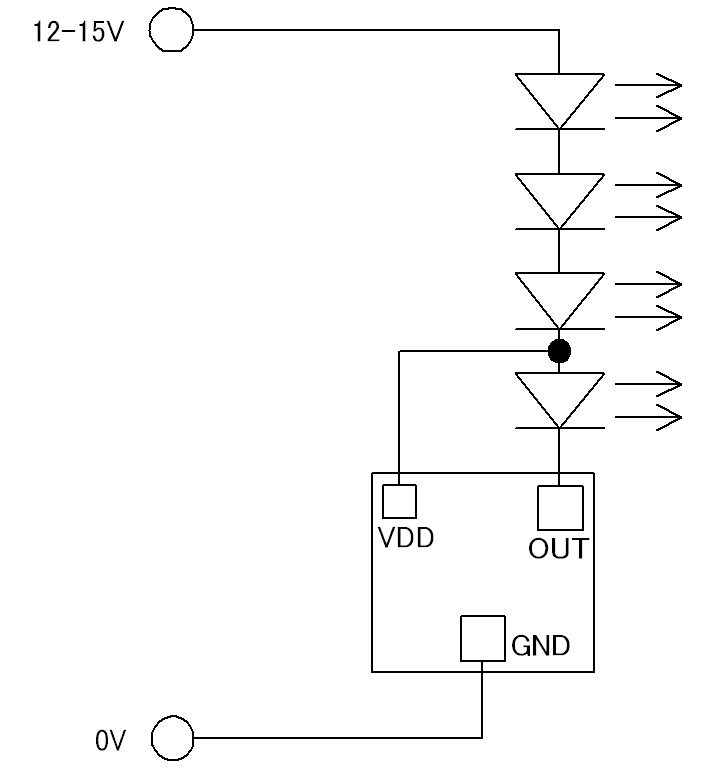

応用回路
VDD-GNDは6V以下で使用してください
