白色LED 点灯回路[WL0116]

販売価格: 770円 (税込)
数量:
在庫により、納期がかかる場合があります

携帯等の白色LED点灯回路を進化させて1セル(電池1本)で点灯するようにしました
動作は定電流、LEDが外れても安心な保護回路が付いています
1セルでLED2灯まで、
2セルでLED4灯まで点灯できます
使用するLEDの定格は3.6V20mA(公称値)です
表面実装部品を使用していますので、キットではありません
LED、電池のみを半田付けしてください
電解、タンタルコンデンサを使用していませんので、
 故障の心配がありません
LEDは付属していませんので、別途お求めください

<定格>
入力電圧: 1.5〜6V
出力電圧: 3.6〜15V
出力電流: 20mA
効   率: 70% (条件による)
動作方式: 昇圧DC/DCコンバータ
保護回路: 出力オープン時
外形寸法: 40mm×10mm×5mm(W×D×H)

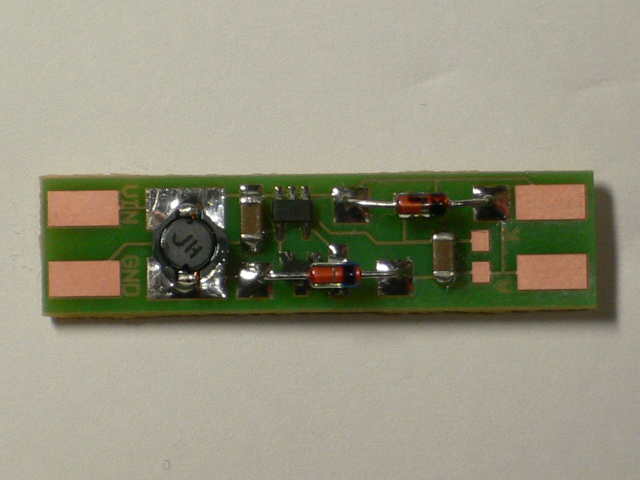

他の写真
(画像をクリックすると大きく見られます)

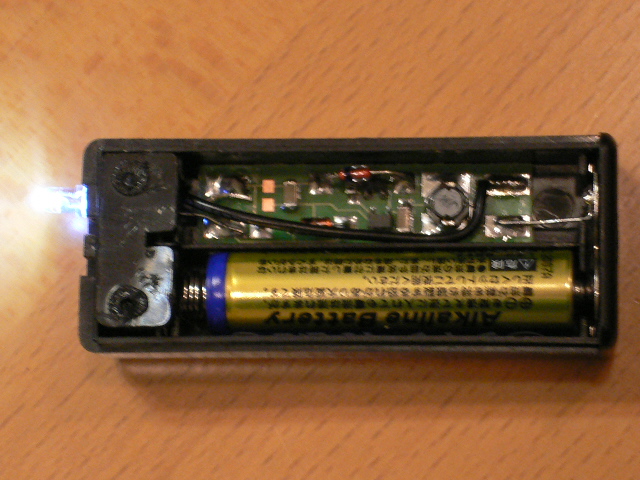

組み立て例
 日亜化学工業 NSPW310BSと
 千石電商の電池ケース(単4 2本用)を使用
(画像をクリックすると大きく見られます)

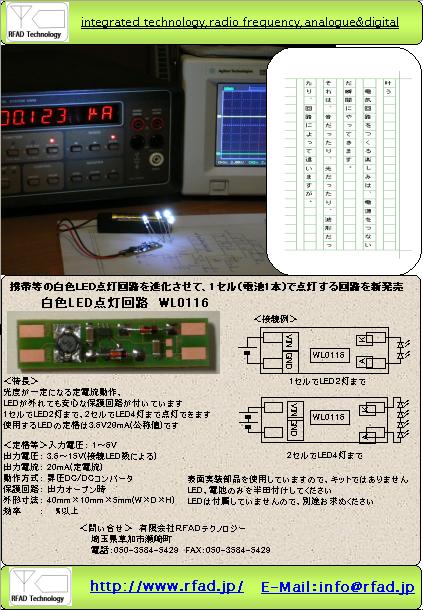

WL0116 パンフレット
