販売実績 700個
白色LEDを最大30個点灯することができます(Vf 3.2V)
入力電圧は6Vから14Vと広範囲なので、車載でも使用できます
on/off、明るさ変更が可能です
保護回路を内蔵していますので、LEDの誤配線（断線、極性間違い）でも回路が壊れることはありません
LEDの動作は定電流、最大20mA直列接続です
白色LED以外のLEDを点灯させる場合は、直列にしたLEDの順方向電圧vfの合計を96V以下としてください
表面実装部品を使用していますので、キットではありません
LED、電池のみを半田付けしてください
電解、タンタルコンデンサを使用していませんので、
故障の心配がありません
LEDは付属していませんので、別途お求めください
＜定格＞
入力電圧： 6〜14V
ただし、入力電圧＜LED順方向電圧の合計
出力電圧： 〜96V(接続LEDによる）
出力電流： 20mA(最大)
効 率： 90% (条件による)
動作方式： 昇圧DC/DCコンバータ
保護回路： LED誤配線（断線、極性間違え）
外形寸法： 48mm×22mm×4.4mm(W×D×H)
接続方法： 半田付け

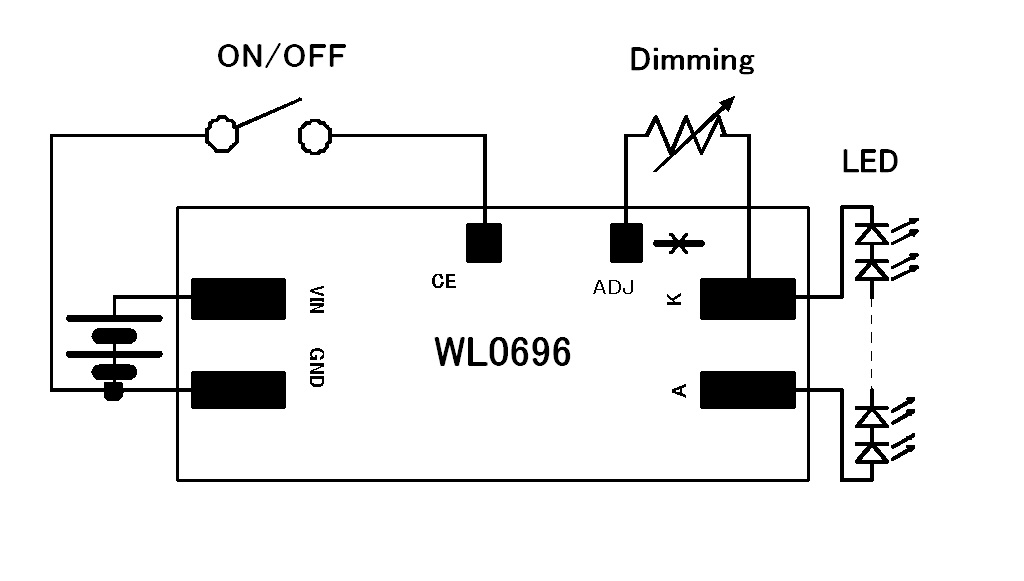

on/off ： CE端子をGNDに接続でoff
（メカニカル端子またはトランジスタのオープンコレクタで
制御）
CE端子オープンで点灯
CE端子はプルアップ処理

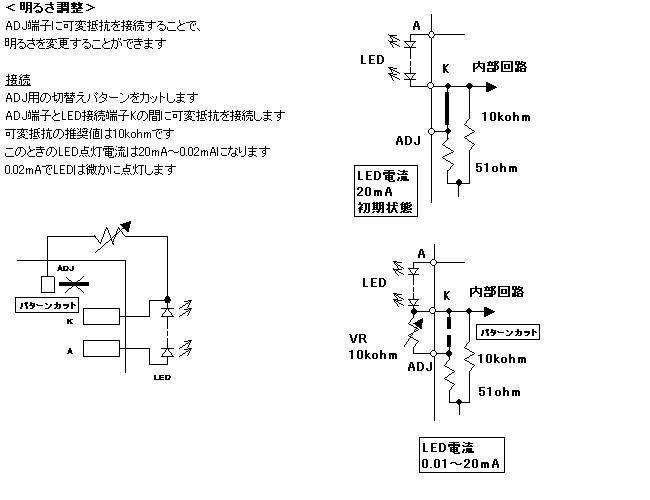

明るさ変更：切換えパターンをカットし、
ADJ端子〜LED K 端子間に抵抗接続
抵抗は0ohmで20mA、10kohmで0.2mA
基板取り付け：両面テープで貼り付け
マックエイトSF-1.6でネジ止め
メール便（全国一律160円）可能です
