販売実績 900個

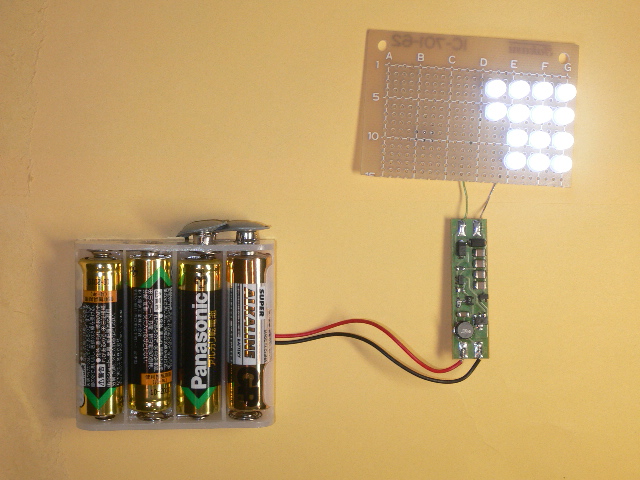

この程、照明として使えるLED14灯の白色LED点灯回路を発売しました
また、入力電圧は4Vから14Vと広範囲なので、車載でも使用できます
保護回路を内蔵していますので、LEDの誤配線（断線、極性間違い）でも回路が壊れることはありません
LEDの動作は定電流20mA直列接続です

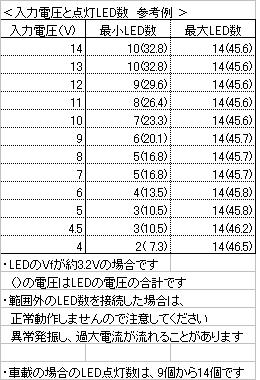

白色LED以外のLEDを点灯させる場合は、直列にしたLEDの順方向電圧vfの合計を48V以下としてください

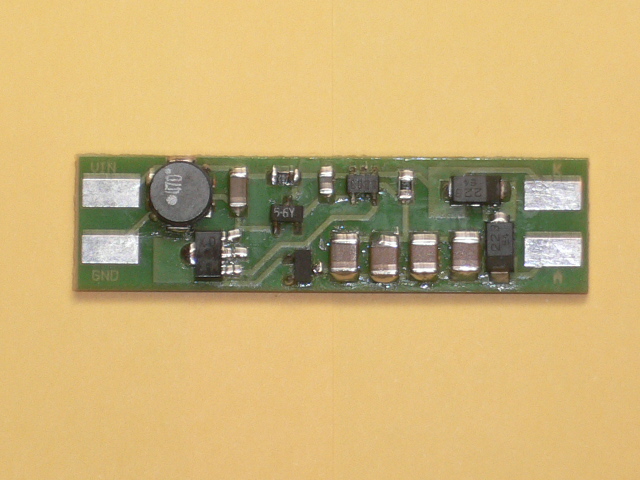

表面実装部品を使用していますので、キットではありません
LED、電池のみを半田付けしてください
電解、タンタルコンデンサを使用していませんので、
故障の心配がありません
LEDは付属していませんので、別途お求めください
＜定格＞
入力電圧： 4〜14V
ただし、入力電圧＜LED順方向電圧の合計
出力電圧： 7〜48V(接続LEDによる）
出力電流： 20mA
効 率： 90% (条件による)
動作方式： 昇圧DC/DCコンバータ
保護回路： LED誤配線（断線、極性間違え）
外形寸法： 45mm×12mm×4.4mm(W×D×H)
接続方法： 半田付け
メール便（全国一律160円）可能です
